Tes Sondir Sebelum Pancang: Kenapa Ini Wajib, Bukan Sekadar Formalitas

Sudah berapa kali Anda melihat proyek yang tiang pancangnya berhenti di tengah jalan karena kedalaman tidak sesuai? Atau lebih parah — setelah bangunan berdiri, pondasi amblas karena tiang tidak mencapai lapisan tanah keras yang sesungguhnya? Di lapangan, kasus seperti ini lebih sering terjadi dari yang kita kira, dan akar masalahnya hampir selalu sama: tes sondir sebelum pancang tidak dilakukan dengan benar, atau bahkan dilewati sama sekali.

Artikel ini bukan sekadar menjelaskan apa itu tes sondir secara teori. Kami akan membahas kenapa tes sondir sebelum pancang adalah investasi paling murah yang bisa Anda lakukan di awal proyek — jauh lebih murah dibanding biaya bongkar-pasang pondasi yang salah. Mulai dari prosedur lapangan, cara membaca grafik qc, sampai berapa titik sondir yang realistis untuk lahan Anda.

Apa Itu Tes Sondir dalam Konteks Pekerjaan Pancang?

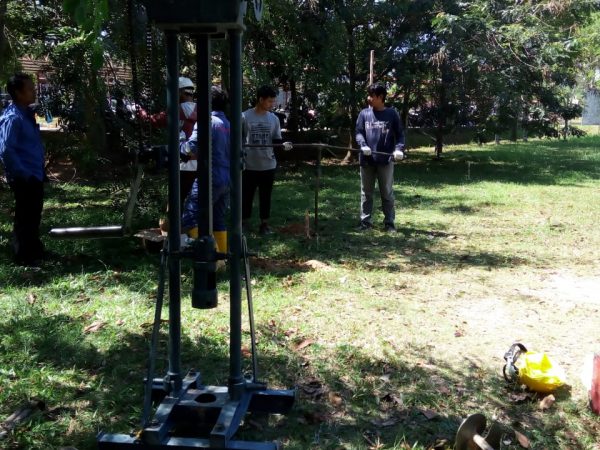

Tes sondir — atau secara teknis disebut Cone Penetration Test (CPT) — adalah metode penyelidikan tanah dengan cara menekan alat berbentuk kerucut (konus) ke dalam tanah secara perlahan dan konstan. Selama proses penekanan, alat merekam dua data utama: tahanan ujung (qc) dan hambatan lekat atau gesekan selubung (fs).

Dalam konteks tes sondir sebelum pancang, dua nilai inilah yang nantinya menjadi dasar perhitungan: seberapa dalam tiang harus dipancang, dan berapa kapasitas dukung tiang yang bisa diharapkan dari tanah di lokasi tersebut. Tanpa data ini, konsultan dan kontraktor hanya bisa menebak — dan di konstruksi, menebak adalah kemewahan yang sangat mahal.

Nama Lain di Lapangan yang Wajib Kamu Tahu

Di lapangan proyek, tes sondir memiliki banyak nama panggilan. Mandor dan teknisi lapangan sering menyebutnya dengan istilah berbeda tergantung kebiasaan regional. Beberapa istilah yang umum beredar antara lain:

• Sounding — istilah paling umum dipakai di lapangan dan konsultan
• Uji kerucut atau uji konus — merujuk pada bentuk ujung alat yang berbentuk kerucut
• Dutch Cone Test — nama historis karena metode ini diperkenalkan oleh Belanda di Indonesia sejak 1934
• Penetrasi konus statis — istilah teknis yang sering muncul di laporan geoteknik
• Uji tanah sondir — sebutan populer di kalangan owner dan pengembang awam

Apapun sebutannya, fungsinya sama: memberi tahu Anda apa yang ada di bawah permukaan tanah sebelum Anda memutuskan untuk menancapkan tiang ke dalamnya.

Bedanya Sondir Ringan dan Sondir Berat

Tidak semua proyek butuh alat yang sama. Ada dua tipe alat sondir yang digunakan di lapangan:

Untuk proyek yang merencanakan penggunaan tiang pancang beton precast atau spun pile, umumnya menggunakan sondir berat karena kedalaman target sering melampaui 10–20 meter. Jika Anda menggunakan sondir ringan pada kondisi tanah yang seharusnya membutuhkan sondir berat, alat akan “refusal” di kedalaman dangkal dan data menjadi tidak representatif.

Mengapa Tes Sondir Wajib Dilakukan Sebelum Pancang?

Pertanyaan ini masih sering muncul, terutama dari owner proyek skala kecil-menengah yang mencoba memangkas anggaran di awal. Jawabannya sederhana: tes sondir sebelum pancang adalah satu-satunya cara ilmiah untuk mengetahui di mana posisi lapisan tanah keras — dan lapisan itulah yang harus dicapai ujung tiang Anda.

Tanah di Indonesia, khususnya di area Jabodetabek, sangat bervariasi. Tanah di Cileungsi bisa berbeda karakternya dengan tanah 3 km sebelahnya. Bahkan dalam satu lahan 1.000 m², karakteristik tanah di sudut kiri bisa berbeda dengan sudut kanan. Itulah kenapa penyelidikan tanah tidak bisa digeneralisir dari proyek tetangga.

Risiko Nyata Jika Tiang Dipancang Tanpa Data Sondir

Di lapangan, skenario “pancang tanpa sondir” sering berakhir dengan salah satu dari beberapa masalah berikut:

• Tiang terlalu pendek — Ujung tiang tidak mencapai lapisan keras (bearing stratum), sehingga kapasitas dukung aktual jauh di bawah desain. Bangunan berisiko settlement diferensial alias miring atau amblas tidak merata.
• Tiang terlalu panjang — Pemborosan material dan biaya pemancangan. Ini mungkin terdengar “aman”, tapi secara ekonomi merugikan.
• Refusal palsu — Alat pancang menghentikan pemancangan karena menemui lapisan keras dangkal (misalnya lapisan kerikil atau batu kecil), padahal lapisan keras sesungguhnya masih jauh di bawah. Tanpa data sondir, operator lapangan tidak bisa membedakannya.
• Biaya tak terduga — Sambungan tiang tambahan (pile splicing) mendadak diperlukan di lapangan, yang tidak termasuk dalam RAB awal.

Catatan Lapangan: Kasus refusal palsu sangat umum terjadi di tanah bekas sawah atau rawa yang diurug. Lapisan urugan bisa cukup keras untuk “menipu” alat pancang, tapi sama sekali tidak memiliki kapasitas dukung yang memadai. Data sondir adalah satu-satunya cara untuk membedakan lapisan keras asli dari lapisan urugan.

Dasar Hukum & Standar SNI yang Berlaku

Untuk proyek formal yang memerlukan perizinan bangunan (PBG/IMB), terutama bangunan lebih dari 2 lantai atau dengan beban struktural signifikan, penyelidikan tanah termasuk tes sondir merupakan persyaratan teknis yang wajib dilampirkan. Standar yang relevan antara lain:

Standar SNI:

• SNI 2827:2008 — Cara uji penetrasi lapangan dengan alat sondir (Static Cone Penetration Test)
• ASTM D3441 — Standard Test Method for Mechanical Cone Penetration Testing of Soils
• SNI 8460:2017 — Persyaratan perancangan geoteknik, mengacu pada kebutuhan penyelidikan tanah sebelum perencanaan pondasi

Selain persyaratan perizinan, konsultan perencana struktur yang bertanggung jawab secara profesional tidak akan menerima gambar pondasi yang tidak didukung data penyelidikan tanah. Laporan hasil tes sondir sebelum pancang adalah dokumen teknis wajib yang menjadi lampiran dalam perhitungan pondasi.

Prosedur Tes Sondir di Lapangan: Dari Persiapan Sampai Selesai

Secara teori, prosedur tes sondir terlihat sederhana. Tapi di lapangan, ada banyak detail kecil yang kalau dilewati bisa merusak kualitas data secara keseluruhan. Berikut urutan kerja yang benar berdasarkan standar lapangan:

1. Penentuan titik uji — Titik sondir ditentukan bersama konsultan geoteknik berdasarkan denah bangunan rencana. Posisi titik idealnya mewakili variasi tanah di seluruh area lahan, bukan hanya di satu sudut.
2. Persiapan dan stabilisasi area — Permukaan tanah di titik uji harus rata dan stabil. Alat yang berdiri miring akan menghasilkan data miring. Pada tanah lunak, kadang dibutuhkan landasan plat baja agar alat tidak amblas sendiri sebelum pengujian dimulai.
3. Pemasangan angkur (jangkar) — Alat sondir memerlukan angkur ke tanah sebagai reaksi melawan gaya tekan. Angkur yang kurang kuat akan menyebabkan alat terangkat saat penekanan, dan data qc yang tercatat menjadi lebih rendah dari kondisi aktual.
4. Pengisian sistem hidrolik — Pastikan minyak hidrolik penuh dan bebas gelembung udara. Gelembung udara di sistem akan membuat pembacaan manometer tidak stabil dan data fs menjadi tidak konsisten.
5. Penekanan konus ke tanah — Konus ditekan dengan kecepatan konstan 2 cm/detik. Operator mencatat nilai qc dan fs setiap interval kedalaman 20 cm sesuai prosedur standar SNI 2827:2008.
6. Pencatatan data lapangan — Selain nilai qc dan fs, catat juga: kedalaman muka air tanah (jika terdeteksi), kondisi cuaca, dan apakah ada anomali selama pengujian (misalnya tiba-tiba refusal di kedalaman dangkal).
7. Penghentian pengujian — Pengujian dihentikan ketika qc total mencapai 250 kg/cm² untuk sondir ringan, atau 600 kg/cm² untuk sondir berat, atau sudah mencapai kedalaman target yang ditetapkan.
8. Pencabutan stang dan konus — Dilakukan perlahan untuk menghindari kerusakan alat. Konus diperiksa kondisinya setelah selesai — konus yang aus atau bengkok harus diganti sebelum digunakan di titik berikutnya.

Tips Proyek: Jangan lakukan tes sondir pada hari yang baru selesai hujan deras, terutama di tanah lempung. Kadar air tanah yang berlebih akan menurunkan nilai qc sementara dan membuat lapisan terlihat lebih lunak dari kondisi normalnya. Tunggu minimal 1–2 hari setelah hujan besar sebelum pengujian dilakukan.

Cara Membaca Hasil Sondir untuk Menentukan Kedalaman Pancang

Ini adalah bagian yang paling sering dilewatkan dalam artikel-artikel umum — padahal inilah inti dari kenapa tes sondir sebelum pancang dilakukan. Laporan sondir menghasilkan grafik dengan dua kurva utama: kurva qc (tahanan ujung) dan kurva fs (hambatan lekat) terhadap kedalaman. Cara membacanya untuk keperluan pancang adalah sebagai berikut:

Memahami Nilai qc (Tahanan Ujung)

Nilai qc adalah indikator utama kekerasan tanah pada setiap kedalaman. Semakin tinggi nilai qc, semakin keras dan padat lapisan tanah tersebut. Dalam perencanaan tiang pancang, insinyur mencari kedalaman di mana nilai qc mencapai dan mempertahankan angka yang cukup tinggi secara konsisten — bukan hanya menyentuh satu kali lalu turun lagi.

Aturan praktis yang umum digunakan di lapangan: lapisan tanah dianggap sebagai bearing stratum (lapisan pendukung ujung tiang) apabila nilai qc ≥ 150 kg/cm² dan kondisi ini bertahan setidaknya pada 3–4 interval pembacaan berturut-turut (setara ±60–80 cm ketebalan lapisan).

Tabel Klasifikasi qc vs Rekomendasi Pondasi

Perlu dipahami bahwa tabel di atas adalah panduan umum. Keputusan final kedalaman tiang tetap harus melalui perhitungan kapasitas dukung formal menggunakan metode yang diakui, seperti Metode Schmertmann, Metode Van der Veen, atau Metode Philipponnat, yang semuanya menggunakan data qc dan fs sebagai input utama.

Catatan Penting: Jangan hanya melihat di mana qc pertama kali tinggi. Tanah berlapis kerikil atau batu kecil bisa memberikan qc tinggi secara sementara, lalu turun drastis di bawahnya. Pastikan lapisan keras tersebut cukup tebal dan konsisten sebelum menetapkan kedalaman ujung tiang di sana. Inilah bedanya pembacaan data oleh insinyur berpengalaman versus sekadar melihat angka tertinggi.

Berapa Titik Sondir yang Dibutuhkan? (Panduan Praktis)

Pertanyaan ini nyaris selalu muncul saat diskusi awal proyek, terutama dari owner yang ingin efisiensi biaya. Jawaban standar dari geoteknik: minimal 2–3 titik per area bangunan, tetapi praktiknya tergantung pada luas lahan dan tingkat variasi tanah yang diperkirakan. Berikut panduan umum yang sering dipakai di lapangan:

Untuk lahan yang diketahui memiliki riwayat urug, bekas kolam, atau bekas sungai — tambahkan titik ekstra. Variasi tanah di area seperti ini bisa sangat tajam dalam jarak yang pendek, dan data dari 2 titik saja tidak akan cukup untuk menggambarkan kondisi sebenarnya.

Sondir vs SPT Boring: Mana yang Lebih Cocok untuk Proyek Pancang?

Selain tes sondir, ada metode penyelidikan tanah lain yang juga sering disebut-sebut di proyek konstruksi, yaitu SPT (Standard Penetration Test) yang dilakukan bersamaan dengan pengeboran tanah (boring). Keduanya sering membingungkan owner dan bahkan kontraktor pemula. Ini perbandingan praktisnya:

Kesimpulan praktis dari lapangan: untuk proyek perumahan, ruko, gudang kecil-menengah, atau bangunan industri ringan yang merencanakan penggunaan mini pile atau tiang pancang precast, tes sondir sebelum pancang sudah lebih dari cukup sebagai dasar perencanaan. Hasilnya cepat, biaya terjangkau, dan data qc langsung bisa digunakan untuk menghitung kapasitas dukung tiang.

SPT boring lebih relevan ketika proyek membutuhkan parameter tanah yang lebih detail — misalnya untuk perhitungan konsolidasi, desain dinding penahan tanah, atau gedung dengan beban ekstrem. Pada proyek skala besar, keduanya bahkan dilakukan bersamaan di titik yang berbeda untuk saling melengkapi.

Tips Proyek: Kalau budget terbatas dan harus memilih salah satu, pilih sondir lebih dulu. Data qc dari sondir sudah cukup untuk menetapkan kedalaman tiang dan menghitung kapasitas dukung dengan metode empiris. Jika setelah pancang ada indikasi hasil yang tidak sesuai, baru pertimbangkan boring sebagai penyelidikan lanjutan.

FAQ — Pertanyaan Umum Seputar Tes Sondir Sebelum Pancang

Berikut pertanyaan-pertanyaan yang paling sering muncul dari owner, kontraktor, dan pengawas lapangan terkait tes sondir sebelum pancang:

1. Apakah tes sondir wajib untuk rumah tinggal 1–2 lantai?

Secara regulasi, rumah tinggal 1–2 lantai di atas tanah normal tidak selalu diwajibkan secara hukum. Namun sangat disarankan jika lokasi berada di tanah bekas sawah, rawa, atau area dengan riwayat banjir. Biaya tes sondir jauh lebih kecil dibanding risiko perbaikan pondasi pasca-konstruksi. Untuk rumah dengan rencana pondasi tiang mini pile, tes sondir praktis adalah syarat mutlak agar kedalaman pancang bisa ditentukan secara akurat.

2. Berapa biaya tes sondir rata-rata di lapangan?

Biaya bervariasi tergantung lokasi proyek, kedalaman target, dan jumlah titik. Secara umum, biaya jasa sondir berkisar antara Rp 500.000 hingga Rp 1.500.000 per titik untuk kedalaman standar 20–30 meter. Untuk proyek di area Jabodetabek, angka ini bisa berbeda tergantung vendor yang digunakan. Minta penawaran tertulis yang mencantumkan kedalaman maksimum, jumlah titik, dan kelengkapan laporan akhir.

3. Berapa lama waktu yang dibutuhkan dari tes sondir sampai laporan jadi?

Pengujian lapangan itu sendiri relatif cepat — satu titik sondir dengan kedalaman 20–30 meter bisa selesai dalam 2–4 jam. Yang membutuhkan waktu adalah pembuatan laporan resmi dengan grafik qc-depth, tabel data, dan interpretasi oleh insinyur geoteknik. Umumnya laporan final tersedia dalam 3–7 hari kerja setelah pengujian selesai.

4. Apakah hasil sondir dari proyek tetangga bisa digunakan?

Tidak disarankan, kecuali sebagai referensi awal semata. Kondisi tanah bisa berubah drastis dalam jarak beberapa puluh meter, terutama di area perkotaan yang memiliki riwayat urugan tidak seragam. Laporan sondir adalah dokumen spesifik per titik dan per lokasi — tidak bisa digeneralisir lintas lahan.

5. Apa yang harus dilakukan jika alat sondir refusal di kedalaman dangkal?

Refusal dangkal bisa berarti dua hal: pertama, ada lapisan keras alami (misalnya batuan) yang memang dangkal; kedua, ada lapisan keras sementara seperti timbunan batu atau puing. Tindakan yang tepat adalah memindahkan titik uji beberapa meter, atau melakukan boring di titik yang sama untuk melihat secara fisik apa yang ada di sana. Jangan langsung menetapkan kedalaman pancang berdasarkan satu titik refusal dangkal tanpa konfirmasi.

6. Seberapa jauh sebelum pemancangan, tes sondir harus dilakukan?

Idealnya tes sondir sebelum pancang dilakukan pada tahap desain, bukan menjelang atau saat konstruksi. Datanya dibutuhkan oleh konsultan struktur untuk menghitung kedalaman dan kapasitas tiang, yang hasilnya masuk ke gambar kerja dan RAB. Melakukan sondir saat alat pancang sudah ada di lokasi artinya Anda sudah terlambat — keputusan pengadaan tiang mestinya sudah berdasarkan data tersebut sejak awal.

Kesimpulan: Data Sondir adalah Fondasi dari Pondasi Anda

Dari semua yang sudah dibahas, satu benang merah yang selalu konsisten: tes sondir sebelum pancang bukan prosedur birokrasi yang bisa dilewati untuk menghemat waktu. Ini adalah langkah teknis paling fundamental yang menentukan apakah pondasi Anda akan berdiri di tempat yang benar — yaitu di lapisan tanah yang benar-benar mampu menopang beban struktur di atasnya.

Data qc dari hasil sondir memberi tahu Anda di mana tanah keras yang sesungguhnya berada. Dari sana, insinyur bisa menghitung berapa panjang tiang yang dibutuhkan, berapa kapasitas dukung per titik, dan berapa jumlah tiang yang diperlukan untuk menopang kolom bangunan. Semua rantai perhitungan itu bermula dari satu dokumen: laporan hasil tes sondir.

Membangun tanpa data sondir ibarat memancang dengan mata tertutup — mungkin berhasil, mungkin tidak. Dan di konstruksi, “mungkin tidak” itu artinya retakan dinding, penurunan lantai tidak merata, atau dalam skenario terburuk, keruntuhan struktur yang tidak terprediksi.

Catatan Penting: Setelah data sondir tersedia dan kedalaman pancang ditetapkan, pastikan tiang pancang yang Anda gunakan memenuhi spesifikasi mutu yang disyaratkan. Tiang pancang beton precast berkualitas dengan mutu beton K-500 ke atas adalah pilihan yang tepat untuk memastikan tiang mampu bekerja optimal hingga kedalaman yang ditentukan dari hasil sondir.
